RF97齒輪減速機詳細信息

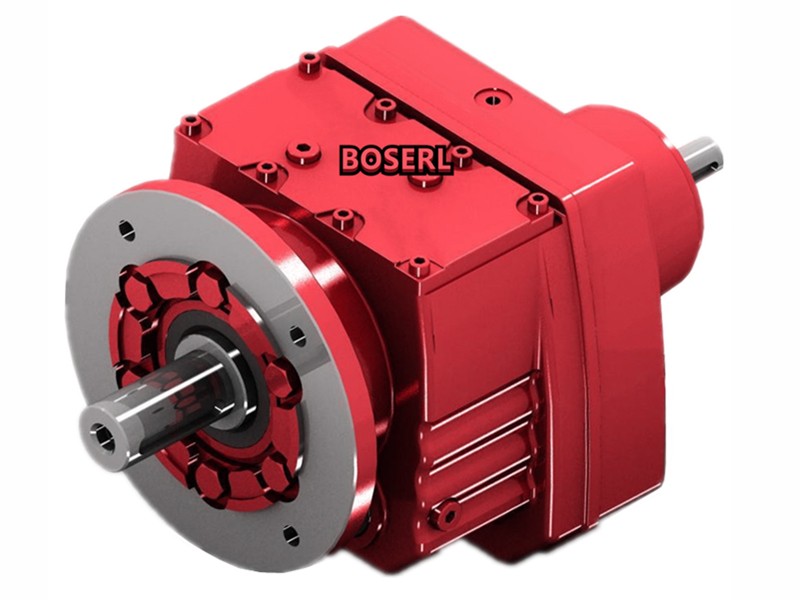

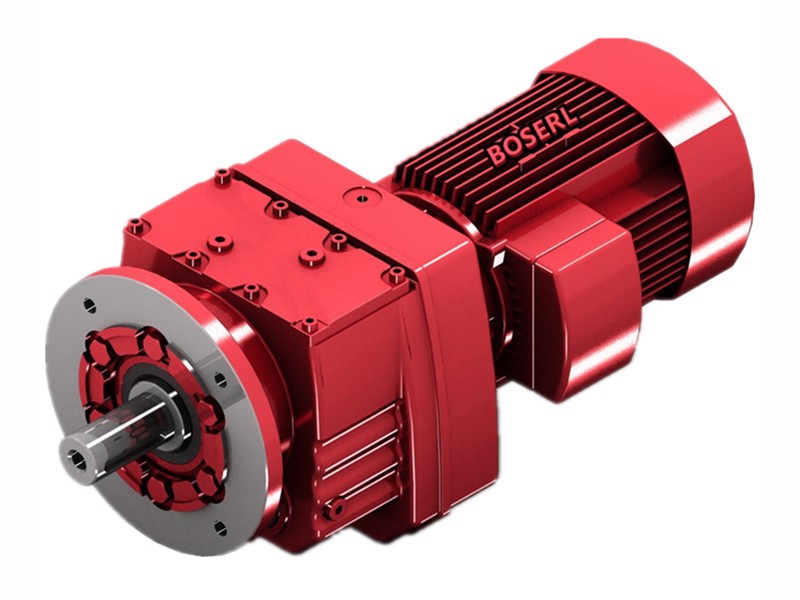

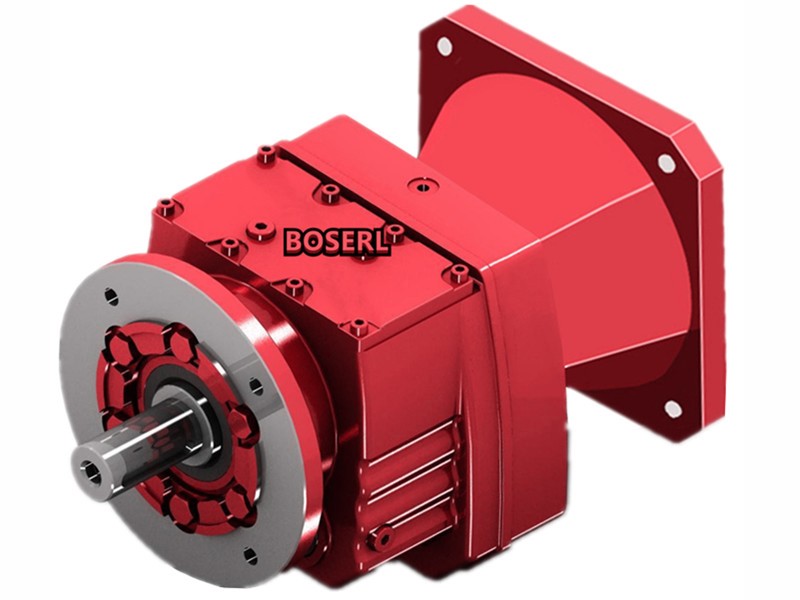

RF97齒輪減速機
訂購熱線：13360667204
RF97齒輪減速機重量：
RF97齒輪減速機重量 | RF97齒輪減速機配電機重量 | ||||||||||||||
RF97-0.55KW | RF97-0.75KW | RF97-1.1KW | RF97-1.5KW | RF97-2.2KW | RF97-3KW | RF97-4KW | RF97-5.5KW | RF97-7.5KW | RF97-11KW | RF97-15KW | RF97-18.5KW | RF97-22KW | RF97-30KW | RF97-37KW | |
103Kg | 118Kg | 119Kg | 123Kg | 126Kg | 135Kg | 138Kg | 149Kg | 163Kg | 176Kg | 218Kg | 238Kg | 275Kg | 288Kg | 356Kg | 403Kg |
RF97齒輪減速機潤滑油：
RF97齒輪減速機所列的加注量為參考值。具體值根據級數與傳動比的不同而各異。請您在加注潤滑油時一定注意油位螺栓所指示的精確油量。下表中列出了安裝位置從M1到M6減速器相應的潤滑油加注標準。
RF97齒輪減速機潤滑油類型 | RF97齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
礦物油 | 5.1/10.2升 | 11.9升 | 11.2升 | 14.0升 | 11.2升 | 11.8升 |
RF97齒輪減速機油位檢查：
RF97齒輪減速機在開機調試之前請您務必檢查油位是否符合安裝要求。檢查時要遵守BOSERL說明書章節“油位檢測與換油”中的規定。如果減速器配有油位鏡，油位也可以通過油位鏡進行測量。注意！由于油位鏡上溢出的減速器油造成的減速器損壞?？赡軐е略O備損壞。安裝相應的保護裝置，以避免由于沖擊或敲擊對油面觀察玻璃造成的損壞。
請注意BOSERL說明書章節“檢查Ⅰ維護作業前的準備工作”中的說明。按照下圖在油位鏡上檢查油位：[1]油位必須在該范圍內
若油位過低則操作如下：打開相應的注油螺栓，參閱BOSERL說明書章節“減速器的檢修Ⅰ維護作業”的相關內容。通過注油孔灌入同類型新油，直至標記處，旋入注油孔。
質量好的RF97齒輪減速機：檢驗項目RF系列減速機
1.RF97齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.RF97齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.RF97齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。同軸減速機
RF97齒輪減速機選型參數：
| RF97齒輪減速機配電機 | 可帶剎車、變頻、防爆、伺服、交流、直流、三相、單相電機RF97帶0.55KW,RF97帶0.75KW,RF97帶1.1KW,RF97帶1.5KW,RF97帶2.2KW,RF97帶3KW,RF97帶4KW,RF97帶5.5KW,RF97帶7.5KW,RF97帶11KW,RF97帶15KW,RF97帶18.5KW,RF97帶22KW,RF97帶30KW,RF97帶37KW。 |
| RF97齒輪減速機輸出轉速 | 4.8轉,5.5轉,5.8轉,6.5轉,7.5轉,8.2轉,9.3轉,11轉,12轉,14轉,15轉,17轉,19轉,21轉,23轉,26轉,29轉,33轉,38轉,42轉,44轉,51轉,56轉,63轉,70轉,77轉,87轉,96轉,113轉,129轉,151轉,167轉,197轉,225轉,269轉,311轉。（以上轉數均為四級電機算出的，可用兩級電機，六級電機計算，也可以用變頻電機調速） |
| RF97齒輪減速機負載扭矩 | 1630N.m,1780N.m,1890N.m,2000N.m,2030N.m,2090N.m,2190N.m,2300N.m,2400N.m,2500N.m,2560N.m,2610N.m,2670N.m,2720N.m,2830N.m,2890N.m,3000N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大,或者兩個減速機組合使用） |
| RF97齒輪減速機速比 | 4.5比,5.2比,6.21比,7.12比,8.39比,9.29比,10.83比,13.39比,14.62比,16.17比,18.24比,20.14比,22.37比,25.03比,27.19比,27.58比,32.05比,33.25比,37.13比,42.78比,47.58比,53.21比,59.92比,65.21比,72.17比,83.15比,92.48比,103.44比,116.48比,126.75比,150.78比,170.02比,186.3比,216.28比,241.25比,255.71比,289.74比。 |
RF97齒輪減速機電機國外電壓表：
| RF97齒輪減速機電機功率(KW) | 電機電壓 | 制動器電壓 | 制動力 |
| 0.18 | 415VAC | 96VDC | 4NM |
| 0.25 | 415VAC | 96VDC | 4NM |
| 0.37 | 415VAC | 96VDC | 4NM |
| 0.55 | 415VAC | 96VDC | 7.5NM |
| 0.75 | 415VAC | 96VDC | 7.5NM |
| 1.1 | 415VAC | 96VDC | 15NM |
| 1.5 | 415VAC | 96VDC | 15NM |
| 2.2 | 415VAC | 96VDC | 30NM |
| 3 | 415VAC | 96VDC | 30NM |
| 4 | 415VAC | 96VDC | 40NM |
| 5.5 | 415VAC | 180VDC | 75NM |
| 7.5 | 415VAC | 180VDC | 75NM |
| 9.2 | 415VAC | 180VDC | 100NM |
| 11 | 415VAC | 180VDC | 150NM |
| 15 | 415VAC | 180VDC | 150NM |
| 18.5 | 415VAC | 180VDC | 180NM |
RF97齒輪減速機銘牌含義：
RF97-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
RF97齒輪減速機型號：
推薦類似型號：R97減速機
關鍵詞:直線輸出減速機加電機一體化_RF系列減速器_直連電機減速機_直連減速機_直連減速器_直聯減速機_GRF系列減速機_RF系列減速機_RF型減速機_RF齒輪減速機
RF系列減速機型號：RF17減速機,RF27減速機,RF37減速機,RF47減速機,RF57減速機,RF67減速機,RF77減速機,RF87減速機,RF97減速機,RF107減速機,RF137減速機,RF147減速機,RF167減速機
RF系列斜齒輪減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
